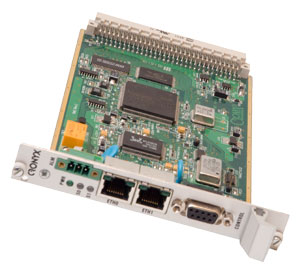

RMC2 Плата управления и мониторинга
Технические характеристики
Документация
 |
Характерные особенности:
|
Плата RMC2/K предназначена для мониторинга и управления устройствами в каркасе 3U11. Она размещается в каркасе на выделенном месте и обеспечивает взаимодействие по общему интерфейсу управления с любыми моделями устройств исполнения /K установленными в каркас.
Контроль и управление осуществляются через последовательный порт RS-232 (к плате RMC2/K подключается терминал или эмулятор терминала) или через порт Ethernet 10/100Base-T по протоколу telnet. Кроме того обеспечивается удаленный мониторинг и оповещение о внештатных ситуациях по протоколу SNMP(v2c).
Для обеспечения возможности включения нескольких каркасов с платами управления в локальную сеть без применения дополнительного сетевого оборудования плата RMC2/K имеет два управляющих порта Ethernet 10/100Base-T, объединенных встроенным коммутатором Ethernet. Это позволяет подсоединять каркасы к ЛВС по цепочке с использованием стандартных патчкордов.
Плата управления ведет протоколирование событий (включение/выключение, изменение состояния устройств и.т.п). RMC2/K хранит и позволяет отобразить последние 512 событий. Имеется возможность сохранять протокол работы на сервере syslogd.
При необходимости плата RMC2/K может синхронизировать время с указанным NTP сервером. В отсутствии синхронизации времени используются внутренние часы платы управления.
Имеется реле аварийной сигнализации, "сухие контакты" которого могут включать внешнее устройство вызова эксплуатационного персонала (звонок, индикатор на пульте и т.п.).
Встроенный электронный термометр позволяет контролировать внутреннюю температуру каркаса.
Имеется возможность обновления встроенного программного обеспечения.

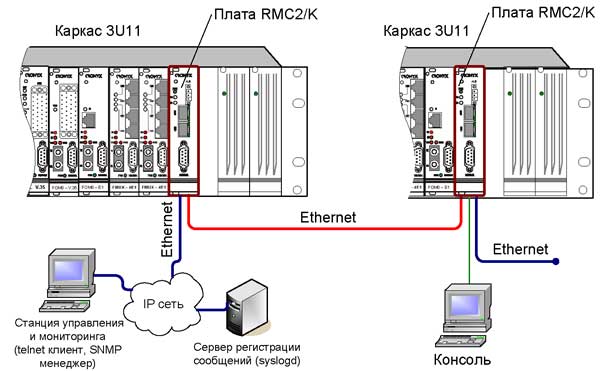

На рисунке изображена типовая схема включения RMC2/K
Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.
| Порт управления RS-232 | |
|---|---|
| Разъем | DB-9 (розетка) |
| Протокол передачи данных | асинхронный, 9600 kbit/s, 8N1 |
| Интерфейсы Ethernet | |
| Тип интерфейса | 10/100Base-T |
| Разъем | RJ-45 (розетка) |
| Количество портов | два, объединены встроенным коммутатором Ethernet, автоопределение направления сигналов |
| Режим работы | Autonegotiation (автоматический выбор) |
| Протоколы | IP, ICMP, ARP, UDP, TCP, SNMP v2c, telnet, SNTP, syslog |
| Интерфейс аварийной сигнализации | |
| Разъем | Разъемный терминальный блок, 3 контакта |
| Допустимый ток | до 600 мА |
| Допустимое напряжение | до 110 В пост.тока, до 125 В переменного тока |
| Габариты и вес | |
| Габариты | 190 мм x 130 мм x 30 мм |
| Вес | 300 г |
| Электропитание | |
| Напряжение | +5В (от общего источника питания каркаса) |
| Потребляемая мощность | Не более 8 Вт |
| Условия эксплуатации и хранения | |
| Диапазон рабочих температур | От 0 до +50°С |
| Диапазон температур хранения | От -40 до +85°С |
| Относительная влажность | До 80 %, без конденсата |
