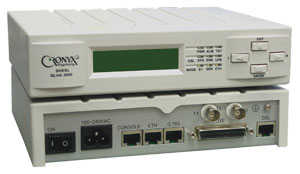

Модем-мультиплексор QLink-3000/C-UОборудование снято с производства, рекомендуемая замена: QLink-3000/M Технические характеристики Максимальное расстояние для кабеля 26 AWG (0.4 мм) Документация

Кабель-переходник V.35 (M34(f) - DB25(m))
|
Характерные особенности:
- Расстояние до 10 км по одной паре
- Скорость передачи данных от 64 до 5696 кбит/сек
- Кодирование в линии TC-PAM16, TC-PAM32
- Защита линейного интерфейса
- Соответствие ITU-T G.991.2(2004) Annex A,B,F,G
- Три порта данных - E1(ИКМ-30), Ethernet 10/100BaseT, V.35(RS-530/X.21)
- Пять рабочих конфигураций: E1, V.35, Ethernet, E1+V.35 и E1+Ethernet
- Локальный интерфейс управления с клавиатурой и LCD-дисплеем
- Порт RS-232 для мониторинга и управления
- Управления клавишами на передней панели, с консоли или с удаленного устройства
- Цифровой, локальный и удаленный шлейфы
- Встроенный измеритель уровня ошибок (BER-тестер)
- Настольное исполнение
- Встроенный блок питания от сети или батареи
- Декларация о соответствии Д-МДПД-8906
|
Модем-мультиплексор QLink-3000/C-U предназначен для передачи данных по
одной витой паре на расстояние до 10 км (при диаметре жилы 0.6 мм). Максимальная
скорость передачи данных составляет 5696 кбит/с (89 x 64 кбит/с).

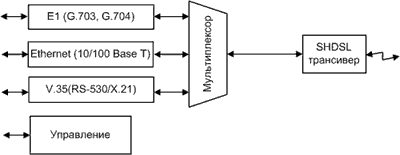

Структурная схема устройства приведена на рисунке:

Скорость в линии устанавливается автоматически в зависимости от параметров
физической линии связи. Мониторинг состояния линии позволяет отслеживать
установленную скорость и соотношение сигнал/шум.
Устройство имеет три порта данных: E1(ИКМ-30), Ethernet 10/100Base-T и цифровой
V.35(RS-530/X.21). Встроенный мультиплексор позволяет одновременно передавать по
одной витой паре независимо потоки данных от двух портов. При этом возможна работа
в одной из пяти конфигураций: E1(ИКМ-30), Ethernet, V.35(RS-530/X.21), E1+Ethernet
или E1+V.35(RS-530/X.21).
На передней панели устройства расположены светодиодные индикаторы состояния устройства,
LCD-экран и клавиши управления, которые позволяют производить мониторинг состояния и
управление устройством. Кроме того, мониторинг и управление устройством может
производиться по интерфейсу RS-232 с помощью терминала ASCII либо с удаленного устройства
по дополнительному служебному каналу.
Для тестирования линии связи имеется встроенный BER-тестер. Предусмотрена возможность
локального и дистанционного включения тестовых заворотов данных в различных точках схемы связи.
Модем-мультиплексор имеет возможность обновления прошивки (firmware).

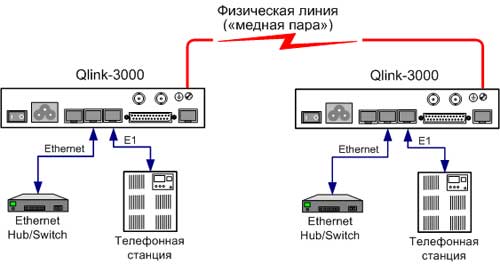

На следующем рисунке представлена типовая схема применения модема мультиплексора в
конфигурации E1+Ethernet.

Технические характеристики
Интерфейс линии SHDSL |
---|
Количество проводов |
одна витая пара |
Кодирование линии |
TC-PAM16, TC-PAM32 |
Скорость в линии (полезная нагрузка) |
от 192 кбит/с до 5696 кбит/с (N*64 кбит/с, N=3...89) |
Волновое сопротивление линии |
135 ом |
Синхронизация передающего тракта |
от внутреннего генератора, от приемного тракта порта E1, от универсального порта |
Длина линии |
2.4км - 6.4км (0.4мм), зависит от скорости в линии |
Соединитель |
RJ-45 (розетка), используются два центральных контакта |
Защита от перенапряжений |
разрядник, SIDACtor |
Защита от сверхтоков |
самовосстанавливающиеся предохранители |
Интерфейс E1(ИКМ-30) |
---|
Интерфейс |
в соответствии с ITU-T G.703 |
Кодирование |
HDB3 или AMI |
Волновое сопротивление линии |
120 Ом (витая пара) или 75 Ом (коаксиальный кабель) |
Уровень сигнала на входе приемника |
от 0 до -43 dB, до 2 км по витым парам 22 AWG (0.6мм) |
Структура циклов |
в соответствии с G.704 либо прозрачная передача потока 2048 Кбит/с (Unframed E1) |
Защита от перенапряжений |
TVS |
Защита от сверхтоков |
самовосстанавливающиеся предохранители |
Соединитель |
RJ-45 (розетка 8 контактов) или BNC |
Интерфейс Ethernet |
---|
Тип интерфейса |
Ethernet 10/100Base-T |
Полоса пропускания |
от 64 до 5696 кбит/с (N*64 кбит/с, N=1...89) |
Режим работы |
100 Mbps Full-duplex, 100 Mbps Half-duplex, 10 Mbps Full-duplex, 10 Mbps Half-duplex или Autonegotiation (автоматический выбор) |
Протокол |
Фильтрующий самообучающийся удаленный мост |
Размер таблицы MAC-адресов |
1024 |
Максимальный размер кадра |
1518 байт, включая заголовок MAC-уровня (поддержка VLAN, без QinQ) |
Соединитель |
RJ-45 (розетка 8 контактов) |
Интерфейс V.35/RS-530/X.21 |
---|
Тип интерфейса |
V.35, RS-530 или X.21, задается с консоли, в комплекте кабель-переходник V.35 (M34(f) - DB25(m)) |
Полоса пропускания |
от 64 до 5696 кбит/с (N*64 кбит/с, N=1...89) |
Режим работы |
синхронный, DCE |
Синхросигналы |
TXC, RXC, ETC |
Модемные сигналы |
DTR,DSR,RTS,CTS,CD |
Соединитель |
DB25 (розетка) |
Управляющий порт |
---|
Тип интерфейса, разъем |
RS-232 DCE, RJ-45 (розетка) |
Протокол передачи данных |
Асинхронный, 115200 бит/сек, 8 бит/символ, 1 стоповый бит, без четности |
Управляющие модемные сигналы |
не используются |
Диагностические режимы |
---|
Шлейфы (кроме Ethernet) |
Цифровой, локальный по данным, локальный по линии, удаленный по линии, удаленный по данным |
Измеритель уровня ошибок |
Встроенный |
Управление |
Кнопками на передней панели, через управляющий порт RS-232 или с удаленного устройства |
Габариты и вес |
---|
Исполнение |
Настольное |
Габариты |
198 мм x 168 мм x 46 мм |
Вес |
850 г |
Электропитание |
---|
От сети переменного тока |
90-240 В, 50-60 Гц |
От источника постоянного тока |
36-72 В |
Потребляемая мощность |
Не более 12.5 Вт |
Условия эксплуатации |
---|
Температура |
От 0° до +50 °С |
Относительная влажность |
До 80 %, без конденсата |
Максимальное расстояние для кабеля 26 AWG (0.4 мм)
Количество тайм-слот |
3 |
8 |
16 |
24 |
32 |
60 |
89 |
Скорость передачи данных (Кбит/сек) |
192 |
512 |
1024 |
1536 |
2048 |
3840 |
5696 |
Расстояние для провода 26 AWG (0.4 мм), км |
6.4 |
5.2 |
4.3 |
4.0 |
3.5 |
2.7 |
2.4 |
Документация Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

Руководство пользователя для модели Qlink-3000/C-U на русском языке
Вернуться в раздел модемы для физических линий или в раздел оборудование
