Характерные особенности: Два интерфейса E1; 4 аналоговых телефонных интерфейса типа FXO или FXS; Цифровой интерфейс Ethernet или V.35/RS-530/RS-449/RS-232; Возможность работы совместно с Asterisk (как банк каналов); Индивидуальная настройка коэффициэнтов усиления для аналоговых телефонных интерфейсов; Способ набора номера: импульсный/тоновый; Поддержка факсов и модемов для каналов ТЧ; Экономия канальных интервалов Е1 за счет использования Cronyx Robbed Bit; Встроенный эхоподавитель; Соответствие стандартам ITU G.703, G.704, G.706 и G.823; Расстояние по E1 до 2 км; Сверхциклы CAS и CRC4; Цифровой интерфейс Ethernet или V.35/RS-530/RS-449/RS-232; Цифровой, локальный и удаленный шлейфы; Встроенный измеритель уровня ошибок (BER-тестер); Порт RS-232 для мониторинга и управления; Дополнительный порт Ethernet для мониторинга по SNMP; Удаленное управление по служебному каналу через E1; Аварийная сигнализация ("сухие контакты"); Исполнение высотой 1U для стойки 19 дюймов; Сетевое или батарейное питание; Сертификат соответствия N ОС-2-СП-1638;

Мультиплексор E1-XL/S-FX-ETV, -M предназначен для организации одновременной передачи данных цифрового порта и выноса аналоговых окончаний по каналам Е1. Устройство имеет два интерфейса E1, 4 порта для передачи аналоговой телефонии, а также цифровой порт.

В зависимости от выбранной конфигурации мультиплексор обеспечивает подключение к 4-м абонентским линиям АТС или к 4-м телефонным аппаратам. Данный мультиплексор дает возможность организации передачи аналоговой телефонии по потоку Е1, отправляя остаток потока во второй канал Е1. Канальные интервалы потока Е1, которые будут задействованы под передачу аналоговой телефонии, выбираются пользователем для каждого аналогового порта в любом из двух потоков Е1 независимо. При этом канальные интервалы могут быть распределены по обеим линиям E1 или сведены в одну из них. Устройство может работать через аппаратуру сжатия (уплотнения) каналов E1.

Устройство также может быть использовано как банк каналов (channel bank) для Asterisk. Подключение устройства к Asterisk осуществляется по интерфейсу Е1. Для этого могут быть использованы адаптеры Cronyx для PC (например, Cronyx Tau-PCI/32-Lite, Tau-PCI/32, Tau-PCI/2E1, Tau-PCI/4E1). Для соединения с Asterisk используется протокол Kewl start или Loop start. За счет использования в устройствах E1-XL-FX аппаратного эхоподавителя вместо программного, реализованного в Asterisk, снижается нагрузка на сервер.

Устройство может быть оборудовано интерфейсом Ethernet10/100Base-T или универсальным интерфейсом, выведенным на разъём HDB44. Универсальный интерфейс поддерживает стандарты RS-232, RS-530, RS-449, RS-422, V.35 и X.21. Тип интерфейса определяется кабелем. Канальные интервалы потока Е1, которые будут задействованы под передачу данных цифрового порта, выбираются пользователем в одном из двух потоков Е1.

Для управления удалённым устройством (связанным с локальным по линии E1) с консоли локального устройства предусмотрена возможность «удалённого входа». Передача команд удалённому устройству осуществляется по дополнительному служебному каналу, для организации которого используется специальный бит нулевого канального интервала (в соответствии с рекомендацией ITU-T G.704) или любой бит другого канального интервала по выбору пользователя.

Встроенный BER-тестер позволяет проводить измерение уровня ошибок в тракте E1. Измерения проводятся на псевдослучайном коде согласно рекомендации О.151 (длина последовательности равна 2¹⁵-1=32767 бит), либо на псевдослучайном коде с последовательностью длиной 2³-1=7 бит (т.е. на псевдослучайном 7-битном коде), либо на фиксированном 8-битном коде, задаваемом пользователем.

Устройство имеет реле аварийной сигнализации, «сухие контакты» которого могут включать внешнее устройство вызова эксплуатационного персонала (согласно рекомендации ITU-T G.732).

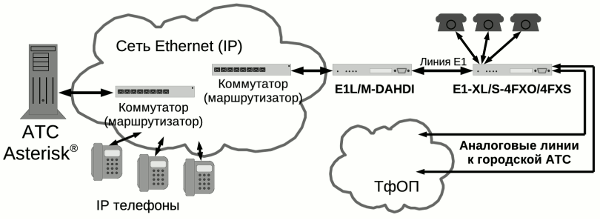

Одно из возможных применений E1-XL/S-FX совместно с устройствами Cronyx E1-L/M-DAHDI - подключение «удаленных» (через IP или ethernet) портов FXO/FXS к программной АТС Asterisk®:

На рисунках ниже приведены примеры использования мультиплексоров Е1-XL/S.

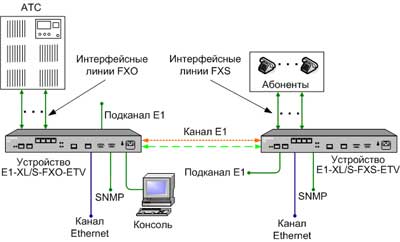

Рис. 1.1-1. Пример использования устройств Е1-XL/S

В приведённом примере данные абонентских линий передаются по одному из каналов E1 (может быть задан любой из двух каналов). Канальные интервалы, заданные для абонентских линий АТС, должны соответствовать номерам канальных интервалов, выбранных для абонентов этой АТС.

Пара устройств E1-XL с интерфейсом Ethernet 10/100Base-T образуют удалённый мост (remote bridge) и служат для соединения двух локальных сетей. Благодаря увеличенному до 1600 байт размеру пакета поддерживаются виртуальные сети Ethernet (VLAN).

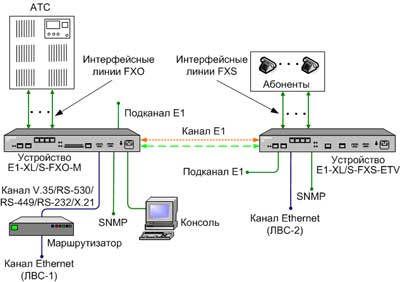

Удаленный мост может быть образован также парой устройств E1-XL, один из которых имеет интерфейс V.35, подключаемый к маршрутизатору, а другой - Ethernet. В этом случае маршрутизатор должен быть настроен для использования соответствующего порта V.35 в режиме удалённого моста. Пример использования устройства E1-XL в такой схеме показан на рис. 1.1-2.

Рис. 1.1-2. Схема применения устройств Е1-XL/S с маршрутизатором

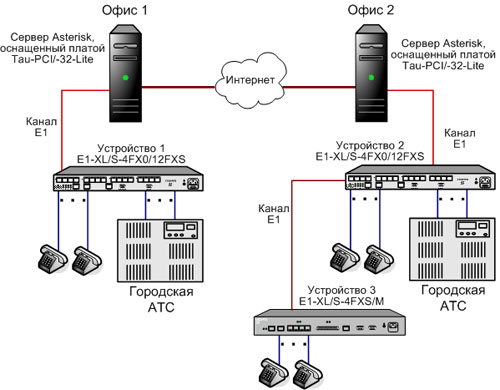

Рис. 1.1-3. Пример соединения двух офисов в единую телефонную сеть

Схема на рис. 1.1-3. реализует соединение двух офисов в единую телефонную сеть с одним номерным планом посредством двух серверов Asterisk через VoIP. В этом примере в офисе 1 может быть до 12 телефонных аппаратов и до 4 линий подключения к городской АТС, а в офисе 2 до 16 телефонных аппаратов и до 4 линий подключения к городской АТС.

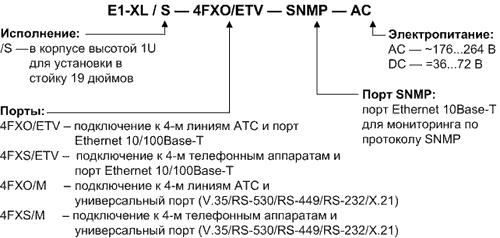

Коды заказа:

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.
