Гибкий мультиплексор E1-XL/K
(исполнение для каркаса 3U11)
Технические характеристики
Документация
 |
Характерные особенности:
|
E1-XL/K - модификация гибкого мультиплексора E1-XL с одним портом данных в конструктивном исполнении для установки в каркас 3U11. Устройство позволяет расщеплять поток E1. Данные цифрового порта со скоростью от 64 до 1984 кбит/с размещаются в заданных канальных интервалах основного потока E1/ИКМ-30. Оставшиеся канальные интервалы транслируются во второй канал E1. Наличие режима ''drop-insert'' позволяет, применяя схему последовательного включения, создавать сети с большим количеством узлов, используя ограниченный набор канальных интервалов.
Ниже приведены конфигурации E1-XL/K в режиме мультиплексора два к одному и в режиме мультиплексора ''drop-insert''.

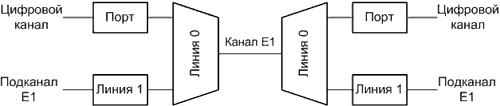

Два мультиплексора в режиме ''два к одному''

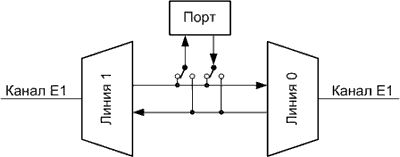

Мультиплексор ''drop-insert''
E1-XL/K совместим с другими моделями семейства E1-mux и E1-L в различных конструктивных исполнениях, а также с оборудованием E1/ИКМ-30 других производителей. Это позволяет подобрать наиболее удобный состав оборудования для построения необходимой схемы передачи данных.

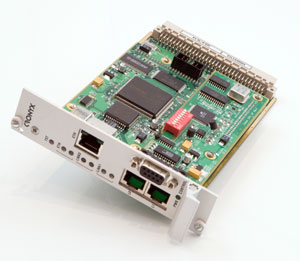

Конструктивно мультиплексор E1-XL/K выполнен в виде одностороннего модуля для
установки в каркас 3U11 высотой 3U для стойки
19". Кроме того, возможна установка E1-XL/K в одноместное настольное шасси
3U1 для автономного использования. Устройство
оснащено светодиодными индикаторами, отображающими состояние интерфейсов и диагностические
режимы.
Выпускаются модели с различными интерфейсами цифрового порта:
Универсальный интерфейс выведен на разъем HDB-44 (розетка) и поддерживает режимы
V.35, RS-530, RS-449, RS-232 и X.21. Выбор конкретного типа интерфейса происходит
при подключении соответствующего интерфейсного кабеля. Интерфейс V.35 выведен на
стандартный разъем M34 (розетка). Для моделей с переключаемым интерфейсом DCE/DTE
направление сигналов в разъеме меняется в зависимости от выбранного режима работы
(DCE или DTE), что позволяет при соединении с другими устройствами DTE или DCE
использовать однотипные прямые кабели вместо кросс-кабелей. Поддерживается
синхронный и асинхронный режим работы цифрового порта.
Интерфейс Ethernet 10/100Base-T выведен на стандартный разъем RJ-45 (розетка).
Пара устройств с интерфейсом Ethernet образуют удаленный мост (remote bridge)
для соединения двух локальных сетей по по каналу E1/ИКМ-30. При работе удаленного
моста автоматически выбирается один из двух наиболее распространенных протоколов
обмена, в частности обеспечивается поддержка протокола Cisco-HDLC для организации
удаленного моста при подключении к серийному порту маршрутизатора.
Управление E1-XL/K может осуществляться через консольный порт (порт с интерфейсом
RS-232 для подключения терминала). При подключении консоли возможны: просмотр
информации о состоянии устройства, детальная настройка режимов работы устройства,
тестирование линий E1/ИКМ-30 с помощью встроенного BER-тестера, включение
диагностических шлейфов, просмотр счетчиков ошибок и др.функции управления
устройством. Установленная конфигурация может быть сохранена в неразрушаемой
памяти, при этом она будет автоматически восстанавливаться при подаче питания
или сбросе устройства.
Также предоставляется возможность доступа по выбранной линии E1/ИКМ-30 к меню
совместимого удалённого устройства производства Cronyx с консоли локального
устройства (remote login) . Для доступа к информации о состоянии удалённого
устройства и реализации режима удалённого входа используется служебный канал.
Данные служебного канала по умолчанию передаются в бите Sa4 нулевого
канального интервала кадра E1 в соответствии с рекомедацией ITU-T G.704.
При необходимости для передачи данных служебного канала может быть назначен
любой бит любого канального интервала.
При установке E1-XL/K в каркас 3U11 с
платой мониторинга и управления RMC2/K
обеспечивается возможность управления устройством с консоли
RMC2/K. При этом также предоставляется возможность
мониторинга состояния устройства по IP-сети при помощи протокола SNMP и доступа к
консоли по протоколу Telnet через порт Ethernet платы RMC2/K.
На рисунках изображены типовые схемы применения мультиплексора E1-XL/K, E1-XL/S с одним портом данных:
Пример использования устройств E1-XL в режиме мультиплексоров ''два к одному''

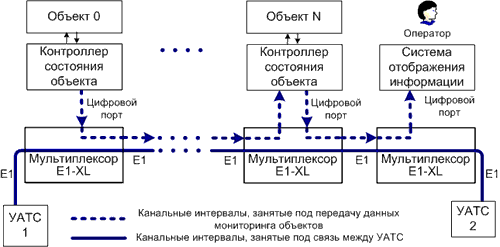

Пример использования E1-XL в режиме мультиплексора ''drop-insert'' для мониторинга состояния объектов

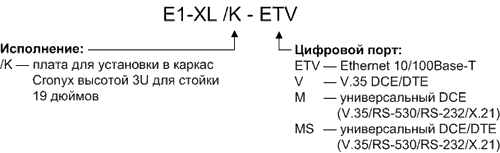

Ниже приведена структура кода заказа мультиплексора E1-XL/K :
Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.
| Интерфейс линий E1 | |
|---|---|
| Номинальная битовая скорость | 2048 кбит/с |
| Разъём | RJ-48 (розетка 8 контактов) |
| Кодирование | HDB3 или AMI |
| Цикловая структура | В соответствии с G.704 (ИКМ-30), сверхциклы: CRC4, CAS |
| Контроль ошибок | Нарушение кодирования |
| Согласование скоростей каналов | Буферы управляемого проскальзывания в приемных трактах (slip buffers) |
| Синхронизация передающего тракта | Единая синхронизация от внутреннего генератора, либо от приемного тракта выбранной линии E1, либо от цифрового порта |
| Импеданс линии | 120 Ом симметричный (витая пара) |
| Уровень сигнала приемника | От 0 до -43 дБ |
| Подавление фазового дрожания | В приёмном тракте |
| Защита от перенапряжений | TVS |
| Защита от сверхтоков | Плавкий предохранитель |
| Скремблирование данных | Отключаемый скремблер для данных цифрового порта |
| Интерфейс цифрового порта: V.35/RS-530/RS-449/RS-232/X.21 | |
| Скорость передачи данных | от 64 до 1984 кбит/с (N x 64, для порта RS-232 - до 128 кбит/с в синхронном режиме, от 1200 до 115200 бит/с в асинхронном режиме |
| Синхросигналы | TXC, RXC, ETC, ERC Автоматическое фазирование передаваемых данных с соответствующим синхроимпульсом |
| Синхронизация | Синхроимпульсами и адаптацией скорости HDLC-данных вставкой/удалением флагов |
| Модемные сигналы | DTR, DSR, CTS, RTS, CD |
| Тип разъёма | HDB44, розетка (для универсального интерфейса V.35/RS-530/RS-449/RS-232/X.21); M-34, розетка (для интерфейса V.35) |
| Режим работы | DCE или переключаемый DCE/DTE |
| Цифровой порт Ethernet 10/100Base-T | |
| Тип интерфейса | IEEE 802.3 10BASE-T или 100BASE-T (100BASE-TX) |
| Разъем | RJ-45 (розетка) |
| Полоса пропускания | дот 64 до 1984 кбит/с (N x 64) |
| Режим работы | Autonegotiation (автоматический); Capability list (автоматический с ограничением); Manual (принудительный) |
| Размер таблицы ЛВС | 15000 MAC-адресов |
| Максимальный размер кадра | 1600 байт, включая заголовок MAC-уровня |
| Поддержка VLAN | В соответствии с IEEE 802.1q |
| Протоколы | Transparent или Cisco-HDLC bridging IEEE protocol, устанавливается автоматически |
| Консольный порт | |
| Тип интерфейса, разъем | RS-232 DCE, DB-9 (розетка) |
| Протокол передачи данных | Асинхронный, 9600 бит/сек, 8 бит/символ, 1 стоповый бит, без четности |
| Модемные сигналы | DTR, DSR, CTS, RTS, CD |
| Диагностические режимы | |
| Шлейфы | Локальный по линии E1, удалённый по линии E1, локальный на порту (кроме порта Ethernet 10/100Base-T) |
| Измеритель уровня ошибок | Встроенный |
| Управление | Через консольный порт или с удаалённого устройства; мониторинг состояния по SNMP (при наличии в каркасе платы управления RMC2) |
| Габариты и вес | |
| Габариты | 190 мм x 130 мм x 30 мм |
| Вес | 300 г |
| Электропитание | |
| От источника постоянного тока | +5 В |
| Потребляемая мощность, не более | 8 Вт |
| Условия эксплуатации и хранения | |
| Рабочий диапазон температур | От 0 до +50°С |
| Диапазон температур хранения | От -40 до +85°С |
| Относительная влажность | До 80 %, без конденсата |
Руководство пользователя на русском языке
Справочник по интерфейсным кабелям Cronyx.
Вернуться в раздел устройства доступа к каналам E1 или в раздел оборудование
